Kakšna je razlika med odklopnikom na preostali tok in navadnim odklopnikom?

Glavna razlika med aodklopnik na diferenčni tok (RCCB)in aobičajni odklopnikje, da običajni odklopnik ščiti linije in opremo, medtem ko RCCB ščiti predvsem osebno varnost.

Njihove osnovne funkcije se razlikujejo

Navadni odklopniki nadzirajo predvsem velikost toka, ščitijo žice in električno opremo pred pregrevanjem in vžigom zaradi prevelikega toka, preobremenitve ali kratkega stika ter tako preprečujejo požare.

Odklopniki na diferenčni tok (RCCB) nadzirajo predvsem tokovno ravnotežje in ščitijo osebno varnost pred električnim udarom, ki ga povzroči uhajanje zaradi poškodovane izolacije v napeljavah ali opremi.

Delovna načela in strukture se razlikujejo

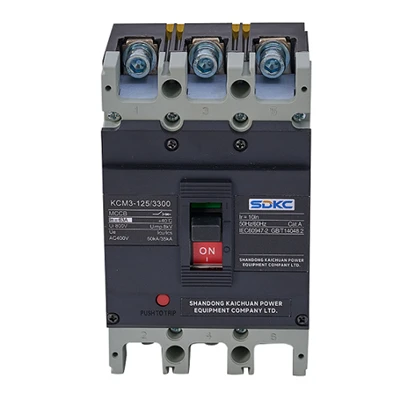

1. Standardni odklopnik

Načelo: spremlja trenutno velikost. Ko tok preseže nazivno vrednost, se sproži notranja mehanska naprava (bimetalni trak/elektromagnetna tuljava).

Struktura: Sestoji predvsem iz preklopnega mehanizma in teh dveh zaščitnih naprav, pri čemer se osredotoča le na skupni tok na žici pod napetostjo (in nevtralni žici).

Ključni parameter: Nazivni tok

Oznake videza: Običajno sta prikazana le ročaj stikala in trenutni parameter.

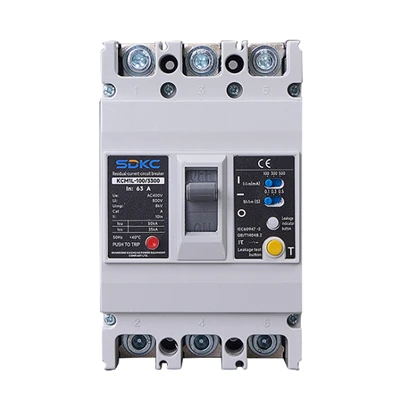

2. Odklopnik na diferenčni tok (RCCB)

Načelo: spremlja trenutno stanje. Istočasno zazna tok v živih in ničelnih žicah; ko razlika med obema (uhajajoči tok) doseže nevarno vrednost, se sproži v trenutku.

Struktura: Lahko se razume kot dodajanje zelo občutljivega modula za zaznavanje toka uhajanja standardnemu odklopniku. Zato imajo nekateri RCCB tudi funkcije zaščite pred preobremenitvijo in kratkim -stikom (ti izdelki se pogosto imenujejo RCBO).

Ključni parametri: nazivni tok + izklopni tok uhajanja

Oznake videza: Vključuje testni gumb (ki ga je treba pritisniti vsak mesec) in gumb za ponastavitev, pogosto označen z "30mA".

Različni scenariji uporabe

1. Standardni odklopnik: uporablja se kot osnovna zaščita za vse tokokroge, kot so glavna stikala, tokokrogi razsvetljave in namenski tokokrogi klimatskih naprav.

Predvsem ščiti pred nevarnostmi požara, ki jih povzroči staranje ožičenja, okvara opreme in naključno ožičenje.

2. Odklopnik na diferenčni tok (RCCB): Uporablja se za končna vezja, ki neposredno ali posredno pridejo v stik s človeškim telesom, kot so vsa vezja vtičnic (zlasti v vlažnih prostorih, kot so kuhinje, kopalnice in balkoni), ročni aparati in mobilne naprave.

Odklopniki na diferenčni tok (RCCB) so zasnovani za preprečevanje usodnih električnih uhajanj in zaščito osebne varnosti. Konvencionalni odklopniki (CCB) na drugi strani zagotavljajo osnovno zaščito pred požari, ki jih povzročijo napake v tokokrogu. Pravilna izbira in konfiguracija obeh sta ključnega pomena za ustvarjanje varnega električnega okolja.
